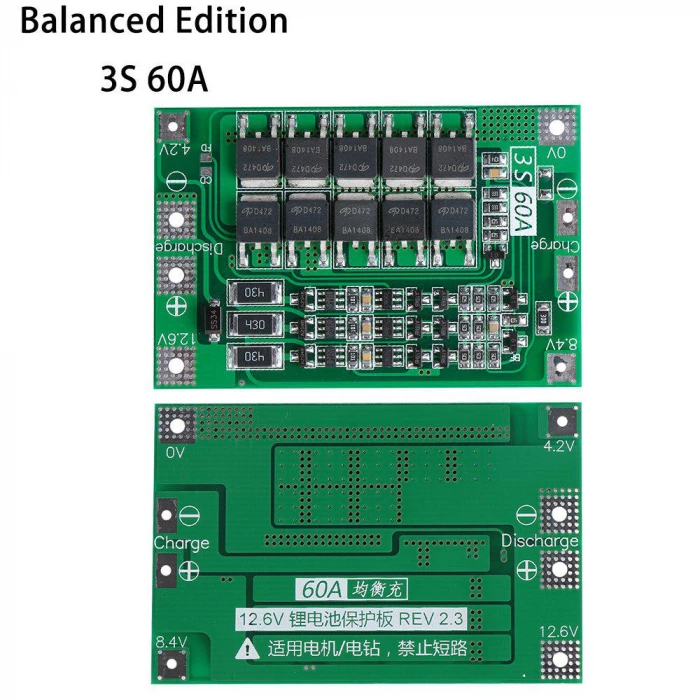

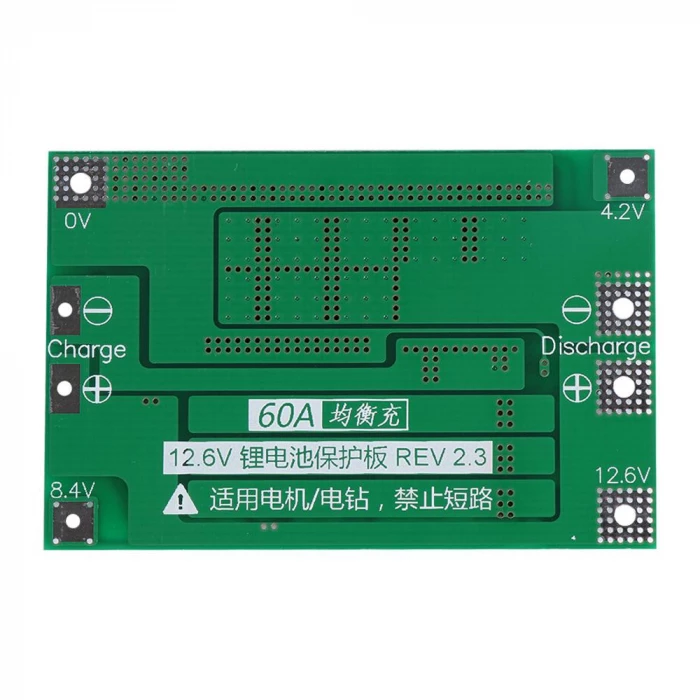

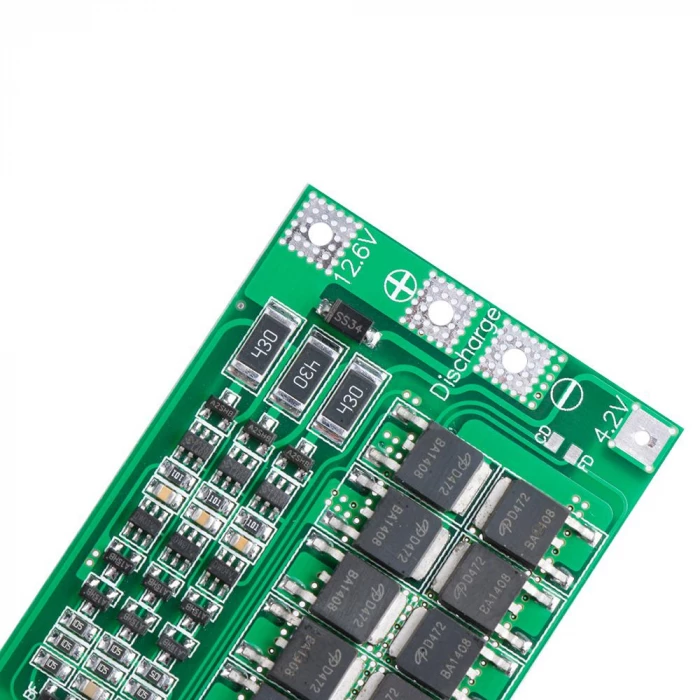

Modul ochrany batérie pre nabíjanie, vybíjanie a vyváženie Lithium 3S 18650, 60A BMS
Dá sa použiť na vŕtačku, elektrický skrutkovač, robotický vysávač, dron, auto s diaľkovým ovládaním, akékoľvek zariadenie s 14,8V Li-Ion batériou. Hlavnými funkciami tohto BMS sú ochrana proti preťaženiu, preťaženiu, nadprúdu, skratu, vyvažovaniu.
S týmto modulom si vaše batérie poradia aj s tými najnáročnejšími aplikáciami.
Každý článok (batéria) má na doske vyhradený ovládač, ktorý určuje maximálne a minimálne napätie článku, ktorý spravuje.
Keď je rozdiel napätia medzi článkami väčší ako 0,1 V, prúd privádzaný do najviac nabitého článku sa vybije cez odpor zodpovedajúci jeho ovládaču. Týmto spôsobom všetky články dosiahnu prah 4,2 V súčasne. Pri vybíjaní urobia to isté, takže minimálne napätie 3,2V dosiahnu všetky články súčasne.
Technické špecifikácie:
• vstupné napätie: 12,6 -13,6VDC
• maximálne jednosmerné nabíjanie: 15A
• maximálny jednosmerný vybíjací prúd: 60A
• maximálny okamžitý prúd: 70A
• maximálne napätie pri preťažení (na článok): 4,2 ± 0,03 V
• minimálne napäťové preťaženie: 3,2 ± 0,1 V
• ochranný obvod s 10 MOSFET
• symetrický prúd: 100mA (4,2V)
• ochrana proti skratu
• nadprúdová ochrana: odpojenie záťaže
• rozmery: 62x42x3,4mm
